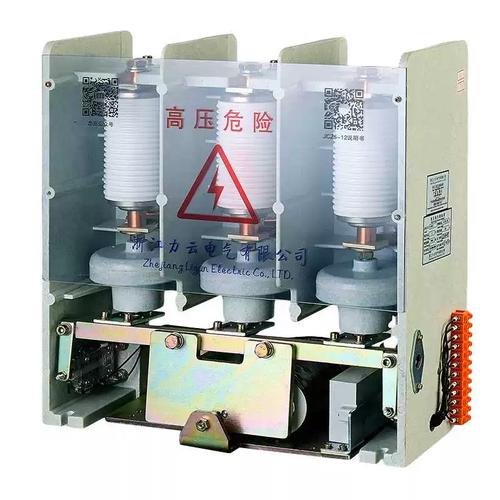

10kV高压无功补偿系统中12kV/160～630A真空投切开关的选型与应用

在10kV高压无功补偿电气设备中，电容器组的频繁投切是系统运行的核心环节之一。为保障补偿装置安全、可靠、长寿命运行，选择合适的投切开关至关重要。12kV额定电压等级、额定电流160A、250A、400A、630A的真空投切开关，因其优异的灭弧性能、耐压水平和机械寿命，已成为10kV无功补偿装置中广泛应用的关键电气设备。

一、为什么在10kV无功补偿中采用12kV真空投切开关

10kV系统最高运行电压通常不超过12kV，因此选择12kV电压等级的开关设备既满足绝缘配合要求，又留有合理裕度。真空开关管具有熄弧能力强、触头电磨损小、开断能力强、免维护等优点，特别适合电容器组频繁投切操作。相比传统的油断路器、SF6断路器或接触器，真空投切开关在开断容性电流时重击穿概率低，能有效抑制操作过电压，保护电容器和系统绝缘。

二、额定电流160A、250A、400A、630A的适用场景

无功补偿装置的容量决定了投切开关的额定电流选择：

• 160A：适用于较小容量补偿支路，通常对应单组电容器容量约1～2Mvar（10kV下）。常用于分散补偿或低压侧集中补偿的高压投切单元。
• 250A：中等容量补偿支路，对应电容器组容量约2～3.5Mvar。适用于中小型变电站或工业用户配电室的无功补偿。
• 400A：较大容量补偿支路，对应电容器组容量约3.5～5.5Mvar。常用于区域变电站或大型工业负荷的无功补偿。
• 630A：大容量补偿支路或作为总投切开关节，对应电容器组容量可达8～10Mvar。适用于主变电站的集中补偿或需要分组投切的大容量补偿系统。

选型时应根据电容器组的额定电流、涌流倍数、系统短路容量等参数进行校验，并留有一定的电流裕度。

三、真空投切开关在无功补偿中的关键技术要求

1. 合闸涌流抑制：电容器组合闸瞬间会产生高频涌流（可达额定电流的几十倍），可能造成触头熔焊或电磨损。因此真空投切开关应具备抑制合闸涌流的能力，常配合串联电抗器使用，或选择具有选相合闸功能的开关。
2. 开断容性电流能力：真空开关管应能可靠开断电容器组的容性电流，不发生重击穿，避免产生危险的过电压。
3. 机械寿命与电寿命：补偿装置可能每天投切多次，要求开关机械寿命达到数万次以上，电寿命满足开断容性电流的要求。
4. 操作过电压控制：可加装阻容吸收装置或氧化锌避雷器，限制操作过电压，保护电容器和互感器等设备。

四、真空投切开关的典型电气设备组成

在10kV无功补偿成套装置中，真空投切开关通常与以下电气设备配合使用：

• 并联电容器组（框架式或集合式）
• 串联电抗器（抑制涌流和滤波）
• 氧化锌避雷器（过电压保护）
• 隔离开关或接地开关（检修安全隔离）
• 电流互感器、电压互感器（测量与保护）
• 控制器/保护装置（自动投切与故障保护）

五、选型与运行维护建议

1. 选择正规厂家生产的12kV真空投切开关，确保型式试验报告完备，包括开断容性电流试验、涌流试验、机械寿命试验等。
2. 根据补偿容量和系统条件匹配额定电流，一般按电容器组额定电流的1.3～1.5倍选择。
3. 确保开关柜内绝缘距离和爬电比距满足12kV要求，并适应安装环境的污秽等级。
4. 定期检查真空开关管真空度、触头磨损情况和操作机构动作特性，及时更换达到电寿命终点的开关管。
5. 对于频繁投切的场合，建议选用永磁操动机构或弹簧操动机构，提高可靠性和寿命。

12kV/160A、250A、400A、630A真空投切开关是10kV高压无功补偿电气设备中的核心投切元件。合理选型、正确配置、规范运维，不仅可提高无功补偿装置的投切可靠性和使用寿命，还能有效改善电网功率因数、降低线损、稳定系统电压，为电力系统安全经济运行提供有力保障。
